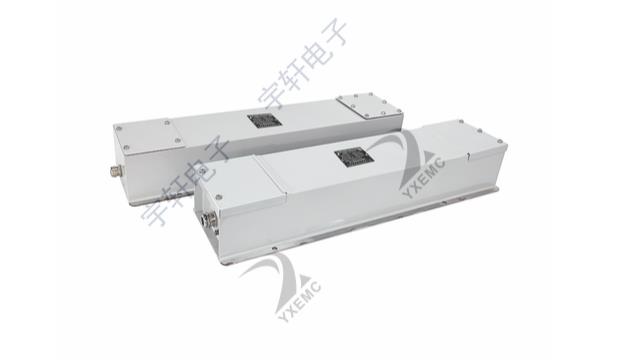

隨著電子技術的發展，電磁兼容性問題成為電路設計工程師比較棘手的問題。為了滿足傳導發射限制的要求，他們通常會使用EMI電源濾波器來抑制電子產品產生的傳導噪聲。但是怎么選擇一個現有的濾波器或者設計一個能滿足需要的濾波器成為了工程師比較頭疼的問題，只有憑借經驗作嘗試。因此，要找到一個合適的emi電源濾波器就成為一個費時且高成本的任務。

1、電子系統產生的干擾特性。

解決問題首先要了解電子系統產生的總干擾情況，只有明確了這些干擾特性我們才能根據實際的需要提出要求。

從被測物體的電流路徑來看，干擾信號回流路徑可能通過地線，或者通過其它電網。通過地線的干擾電流在電源網上產生同相位的共模干擾電壓。通過其它線在兩根電源線上產生反相的差模干擾電壓。

其中通常有四種技術可進行電源濾波，以便抑制干擾噪聲。在實際使用中，經常是混合使用其中的兩種，甚至多種技術。

（1）正負極電源線之間添加電容，即X電容；

（2）每根電源線和地線之間添加電容，即Y電容；

（3）共模抑制(兩根電源線上的抑制線圈同向繞線)；

（4）差模抑制(每根電源線有它自己的抑制線圈)。

電容的作用是將高頻干擾電壓“短路”，另外，當干擾信號頻率很高時，抑制線圈將產生很大的交流阻抗。。如果是共模問題引起的干擾，X類型電容基本上沒有作用，因?yàn)閮删€上的干擾電壓是一樣的。因此，了解干擾類型對于選擇合理的電路結構將起重要作用，并為解決問題提供技術依據。

在標準電磁兼容性測試實驗室可得到設備的總干擾情況，但無法了解設備的共模干擾和差模干擾特性。為了在測量中分辨共模或者差模干擾信號，通用的儀器是很難實現的。使用專用的傳導測試儀，可獲得設備的總干擾、共模干擾和差模干擾。

2、電源輸入阻抗特性。

emi電源濾波器的制造商給出的濾波器插損是在50W標準阻抗系統中的性能。眾所周知，電源的輸入阻抗隨著頻率的變化具有不連續性。阻抗的改變導致濾波器的插損特性產生很大的變化。

因此設計者除了選擇一個合適的EMI電源濾波器之外，還需要了解電源的阻抗特性、共模阻抗和差模阻抗。阻抗測試可以借助專用的阻抗測試儀或者傳導分析儀。如果需要更加詳細的了解，歡迎前來聯系我們！
